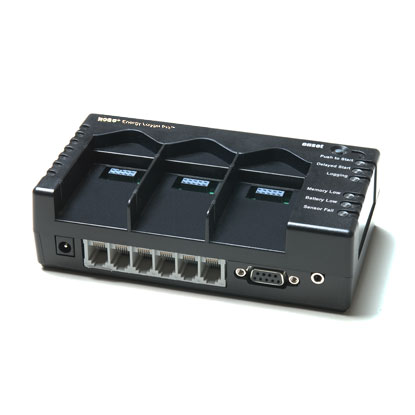

H22-001能量記錄儀在壓縮機行業的應用

美國Onset公司的H22-001能量記錄儀可外接多種傳感器，包括：電流、電壓、功率、電能、壓力、風速等等。
我們在壓縮機性能檢測中，最主要關系的指標是壓縮機消耗的電能與產生的壓力中間的關系，通過分析這兩個指標的關聯性，以判斷有關壓縮機的任何的技術改進是否有效？針對這樣的需求，美國Onset公司的H22-001能量記錄儀可實現這一需求，具體方案如下：
1、用H22-001外接一個KW/KWh變送模塊，然后在外接鉗式電流傳感器和電壓連接線，即可測量并記錄KW、KWh、電流、電壓這4個電能消耗指標。最簡便的方法也可用H22-001直接外接電流傳感器，只測量電流一項指標即可，因電壓基本上是恒定不變的，所以電流與KW或KWh都是成固定的正比關系。這樣，記錄下電流變化的趨勢，也就基本上了解到了壓縮機的電能消耗情況
2、在H22-001測量電能的同時，根據需要可外接一個或數個壓力傳感器，測量并記錄壓力的變化曲線。
3、將電能（或單純電流指標）和壓力這2個參數記錄后，數據導如電腦中，就會得到一個界面中能量和壓力的對比關系圖，橫坐標為時間坐標。這樣，壓縮機的工作效率就一目了然啦！

T-VER-E50B2 功率&能量記錄儀圖片

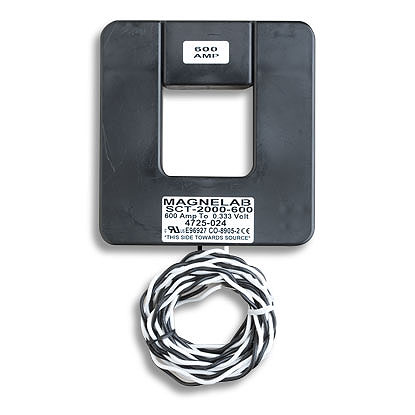

T-MAG-SCT-600 變送器

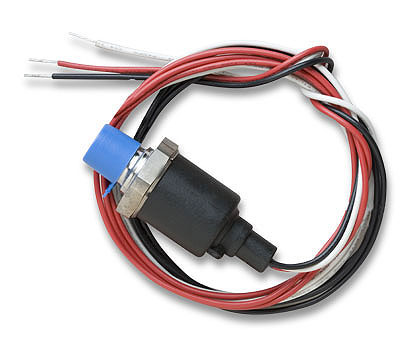

T-ASH-G2-200 壓力傳感器

注：廣州市駿凱電子科技有限公司是美國ONSET公司HOBO記錄儀大中華區代理商！
