關于熱繼電器的一些知識
熱繼電器是采用雙金屬熱元件，動作機構，常閉觸頭和常開觸頭，復位按鈕及整定電流調節旋鈕等構成。根據雙金屬熱元件的數目可分為兩極和三極型熱器，而三極型又分帶斷相保護和不帶斷相保護兩種。二極型是將兩只雙金屬熱元件串聯在電動機主電路的任意兩相中，而三極型是將三只雙金屬熱元件分別串聯在三相主電路中，把常閉觸頭串聯在交流接觸器的控制電路中起到過載保護作用，復位方式有手動復位和自動復位兩種，可根據需要調節，出廠出廠時均調整為自動方式，如欲手動復位，可將熱繼電器側面孔內螺釘退出三四轉即可。 電容表| 電力分析儀| 諧波分析儀| 發生器| 多用表| 驗電筆| 示波表| 電流表| 鉤表| 測試器| 電力計| 電力測量儀| 光度計| 電壓計| 電流計|
熱繼電器一般由雙金屬片組成過流元件，電流過大時，雙金屬片發熱,從而使其變形、位移,頂開保護觸點，接觸器控制回路斷開,從而使主電路斷電,過后溫度降低，雙金屬片冷卻,恢復電路的接通,但主電路的自保控制回路已斷開,需從新按開始按鈕才能重新工作。
　　熱繼電器可應用于電動機或其他電氣設備、電氣線路的過載保護的保護電器。

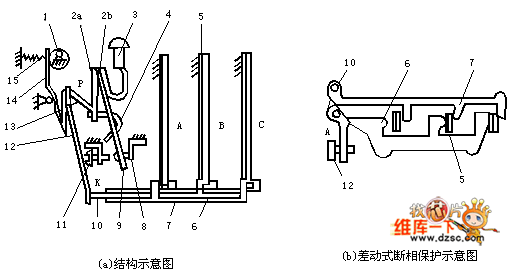

圖 熱繼電器結構示意圖
　　上圖中：1——電流調節凸輪，2——片簧（2a，2b），3——手動復位按鈕，4——弓簧片，5——主金屬片，6——外導板，7——內導板，8——常閉靜觸點，9——動觸點，10——杠桿，11——常開靜觸點（復位調節螺釘），12——補償雙金屬片，13——推桿，14——連桿，15——壓簧
