故障回路阻抗和故障預期電流測量-共立回路阻抗測試儀

當前位置：首頁 >> 儀器儀表技術文章

故障回路阻抗和故障預期電流測量-共立回路阻抗測試儀
1如果電氣裝置中有過流保護裝置或保險絲，應測量其故障回路阻抗。故障環路阻抗應足夠小，以便在有故障的情況下，過流保護裝置或保險絲在規定的時間內，自動切斷電路。
認真檢查每個電路的故障回路阻抗，確定其不超過電路中過流保護裝置的規定值。
TT系統---故障回路阻抗由以下各阻抗組成：
●電源變壓器二次繞組的阻抗
●從電源變壓器到故障位置的相線電阻
●從故障位置到接地極的保護導體電阻
●接地電阻R
●電源變壓器接地系統電阻Ro

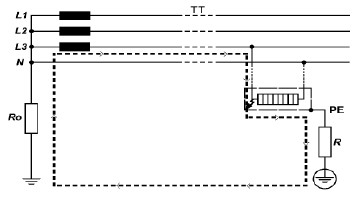

下圖標線內為TT系統的故障回路阻抗

TN系統---故障回路阻抗由以下各阻抗組成：
●電源變壓器二次繞組的阻抗
●從電源變壓器到故障位置的相線電阻
●從故障位置到電源變壓器的保護導體電阻
●接地電阻R
●電源變壓器接地系統電阻Ro

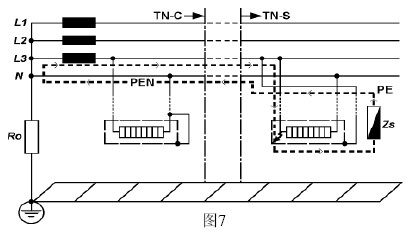

下圖標線內為TT系統的故障回路阻抗圖7

依據國際標準IEC 60364，TT系統中每個回路應滿足下面條件：
RA≤50/Ia
這里：
●RA是接地電阻R和保護導體電阻之和
●50是最大接觸電壓
●Ia是在5秒內能使保護裝置自動跳脫的電流
當保護裝置是剩余電流設備（RCD），Ia即為額定剩余電流I△n
例如在TT系統中存在RCD保護裝置，最大RA值為：
額定剩余電流I△n
10
30
100
300
500
1000
mA
RA（50V）
5000
1667
500
167
100
50
Ω
RA（25V）
2500
833
250
83
50
25
Ω
注意：
●回路測試儀4120A/4118A/4116A測量的故障回路阻抗要比RA值略高一點，但是，如果電氣受保護時要考慮回路阻抗值的話，也必須遵守RA公式。電力分析儀| 諧波分析儀| 發生器| 多用表| 驗電筆| 示波表| 電流表| 鉤表| 測試器| 電力計| 電力測量儀| 光度計| 電壓計| 電流計|
下面是依據國際標準IEC 60364，檢驗TT系統的保護的例子。
圖8
這個例子最大值為1667Ω，回路測試儀讀數為12.74Ω，這表明符合條件RA≤50/Ia。
這個例子中也要進行RCD測試，以確定使用RCD保護裝置成功進行保護，滿足安全要求。
可用漏電開關測試儀5406A進行此測試。
依據國際標準IEC 60364，TN系統中每個回路應滿足下面條件：
Zs≤Uo/Ia
這里：
●Zs是故障回路阻抗
●Uo是相與地間的額定電壓
●Ia是在下表設定時間內能使保護裝置自動跳脫的電流
Uo(V)
T(秒)
120
0.8
230
0.4
400
0.2
＞400
0.1
注意：
●對配電線路來說，跳脫時間不超過5秒都是允許的。
●當保護裝置是剩余電流設備（RCD），Ia即為額定剩余電流I△n。
例如一TN系統，額定電源電源Uo=230V，保護裝置為保險絲，Ia和最大Zs值可能如下：
使用4120A與4118A的電流量程也可測量預期故障電流。
被測預期故障電流一定比Ia要高。
  • 回路阻抗測試儀4118A
  • 回路阻抗測試儀4116A/4118A
  • 回路阻抗測試儀4120A


    • 下面是依據國際標準IEC 60364，檢驗TN系統的保護的例子。
    這個例子中Zs最大值是2.1Ω，（16A gG保險絲，0.4秒）回路測試儀讀數為1.14Ω（或在故障電流量程檔讀數為202A），這表明符合條件Zs≤Uo/Ia。
    總之Zs值1.14Ω小于2.1Ω（或故障電流202A大于Ia值110A）。
    警告
    ●這臺儀器只可以連接市電 AC230V+10%-15%接地相或OLD-TT系統的中性線。
    ●假如屏上顯示“”過熱標志，斷開儀表與電源之間的連接，并使之冷卻下來。
    2 測量“OLD-TT系統”
    OLD-TT系統相與相之間電壓為220V（非400V），相與地間電壓為127V（非230V），并且一般無中性線。
    將回路測試儀接入系統，三個接線狀態檢查指示燈應該全亮，并顯示讀數為127V。
    只有當這些條件都考慮到，才能進行測試。
    警告（只對OLD-TT系統）
    ●假如顯示電壓值為220V時，不要按下測試鍵！
    小心
    ●相與地間電壓為127V，4120A的自動鎖定RCD線路不起作用。
    3 線路阻抗與預期短路電流測量
    線路阻抗，是在單相系統中相線L與中性線N的接線端子之間測得的阻抗。
    測量原理與故障回路阻抗的測量完全相同，但測量卻是在L和N接線端子之間進行的。
    任何已經裝置過的過載電流保護電器，其過載電流的容量，應該高于計算出的預期短路電流，否則必須更換所用的過載電流保護電器型號。
    線路阻抗與預期短路電流測量事例（只對4120A與4118A）：
    下圖為相線L1中性線N端子之間的線路阻抗測量原理（TN系統）
    警告
    ●這臺儀器只可以連接市電 AC230V+10%-15%接地相或OLD-TT系統的中性線。
    ●假如屏上顯示“”過熱標志，斷開儀表與電源之間的連接，并使之冷卻下來。
