解剖HOBO氣象站主記錄儀U30內部組件
本主題介紹HOBO U30氣象站記錄儀的內部組成部分。有些組件只適用于特定的模型，如上。
圖表

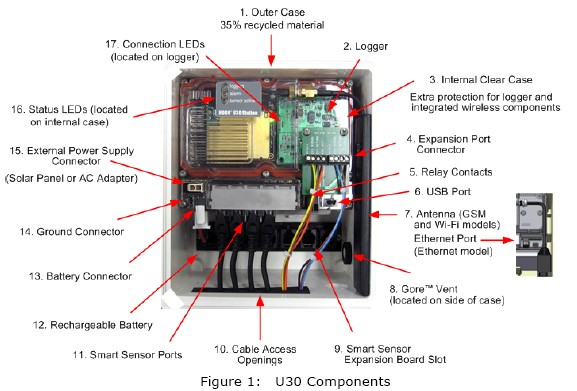

圖1：U30內部組件
詳細搭建HOBO自動氣象站案例 http://m.ysklgw.com/arnews.asp?id=897
組件說明
1。外殼 - 保護U30站。

 2。記錄器 - U30站。

3。模擬傳感器端口 - 此端口是可選的模擬傳感器端口在出廠時安裝的。

4。繼電器觸點繼電器，可激活，停用，或用戶定義的傳感器報警脈沖。可以配置為常開或常閉繼電器，額定為30 V時，最大1安培。

5。 USB端口 - USB電纜直接連接到一臺計算機的插頭。

6。 GSM或Wi-Fi天線連接（GSM或Wi-Fi型號上安裝的天線）。以太網連接（以太網模型只）。

7。發泄的Vnet-這使得機箱內部的平衡壓力，但劑量不會允許液體通過。
注：內部壓力的情況下劑量不完全與外界空氣壓力，所以在這種情況下，部署在氣壓傳感器無法衡量真正的大氣壓力，除非它有其自己無限制地向外面走去。
8。智能傳感器擴展槽 - 可選的智能傳感器擴展板安裝在這里。

9。有線接入口 - 所有的電纜和電線都被拉通過保護性的橡膠電纜通道放置在此開幕。如果使用出廠時安裝的可選擴展板FO額外的智能傳感器，您將需要使用第二條電纜接入開幕。

10。智能傳感器端口最多可連接5個在這些RJ-12接口的智能傳感器。使用一個插孔連接可選的擴展板，為更多的智能傳感器。

11。電池 - 4伏密封鉛酸（SLA）電池位于里面的情況。

12。電池連接器 - 4伏密封鉛蓄電池的插頭。

13。接地連接器 - 插頭接地線接地系統。

14。外部電源供應器 - 在兼容的太陽能電池板或AC適配器這里的插頭。

重要的是：始終連接或斷開外接電源之前電池。如果電池被拔掉外接電源斷開之前，可能會損壞。
15。內部附件提供一個HOBO U30氣象站外殼。你永遠不應該打開這種情況。這樣做將導致保修失效。

16。狀態LED
有3個發光二極管（LED）狀態指示燈。
記錄表明系統是否正在記錄
如果已經報警跳閘報警指示。
傳感器主動表示，智能傳感器網絡通信發生。
如需更多關于LED的詳細信息，請參閱診斷和故障排除。

17。連接指示燈（僅限于遠程通信模型）
頂閃爍HOBO U30氣象站時試圖聯系網絡（蜂窩塔和Wi-Fi或以太網，取決于型號）。
當U30連接到HOBOlink底閃爍
