葉片濕度智能傳感器S-LWA-M003安裝說明和注意事項

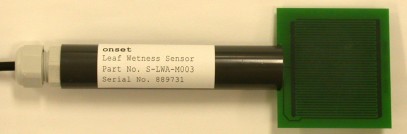

葉片濕度智能傳感器設計
HOBO®氣象站工作或微站記錄儀。智能傳感器具有模塊化連接器，允許它是插件很容易地添加到HOBO氣象站。所有校準參數都存儲在智能傳感器，它可以自動通信配置信息而不需要任何編程，校準，或廣泛設置的記錄。不像其他的葉濕度傳感器，HOBO葉片濕度智能傳感器不需要任何油漆或涂料 - 它是準備使用。
規格葉片濕度智能傳感器
測量范圍：0（干）100％（濕）
傳感器類型電容電網
之間的互換性
傳感器（超過范圍
10-90％的濕）
±10％
重復性：±5％
分辨率為0.59％
穩定性（漂移）<±5％，每年
工作溫度范圍-40°C至+70°C（40°F至+158°F - ）
環境評價防水
傳感器建材PVC外殼，環氧樹脂灌封料，尼龍墊圈，FR-4電路
板，PVC電纜護套
支架材料PVC安裝支架，紫外線穩定的尼龍扎帶，重鉻酸鋅
鍍鋅鋼U型螺栓
每樣8位
* 1數據通道的數量
測量平均
選項
沒有
尺寸傳感器網格：4.7厘米×5.1厘米（1.8×2.0）
房屋：長12.2厘米（4.8×0.7×1.8厘米直徑）
安裝支架：20厘米×3厘米×0.5厘米（8×0.2×1.3）
重量（傳感器和電纜）127克（4.5盎司）
重量（包括安裝
支架）
第290筆資料克（10.2盎司）
可用電纜長度3.0米（9.8英尺）
智能傳感器的長度
網絡電纜*
3.0米（9.8英尺）
零件編號S-LWA-M003
規范本產品符合CE規范EN61326的ESD標準C，標準C
輻射抗擾度標準，標準C，快速瞬態傳導乙
免疫力，電源頻率磁場一個準則，標準B為
輻射組1。為了盡量減少由于環境的測量誤差
射頻，用最短的探頭電纜長度和保持探頭電纜
盡可能遠離其他電纜。
*單一HOBO氣象站，可容納15個數據通道可達100米（325英尺），智能傳感器電纜
（數字通信的傳感器電纜部分）。
這里面包
•葉片濕度智能傳感器
•安裝支架
•U型螺栓組
•27.9厘米（11“）綁帶（4）
安裝
支架安裝
建議你安裝的葉片濕度智能傳感器，使用附帶的支架所示
圖1。
使用支架安裝傳感器：
1。使用U型螺栓將支架固定到任何2.5-4厘米（1-1.6英寸）直徑的桅桿。
2。使用兩個扎帶，以確保傳感器支架。不要完全擰緊扎帶。
3。需要注意的是傳感器表面的一側有一個可見的網格。電網側應面臨向上。通常情況下，傳感器安裝在15至45度從橫向的角度。
4。一旦已設置所需的角度，拉電纜的關系緊張，并切斷標簽結束。
5。固定扎帶之間的傳感器和數據記錄儀的傳感器通信電纜。

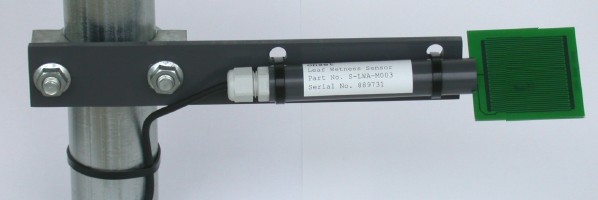

圖1：典型的葉片濕度智能傳感器的安裝
安置和安裝注意事項
•在大多數應用中，傳感器應安裝在任何方向將延長濕潤最長的。例如，在北半球，面向傳感器面對西北盡量減少暴露在早晨的太陽輻射和最大化的晨露曝光。
•葉片濕度傳感器，可以向任何角度傾斜。隨著角度變陡，水將運行離傳感器更容易，減少傳感器保持濕潤的時間。確切的角度是利益的植被類型的功能。
我們建議使用更多的角度從水平超過15度，以防止在傳感器上形成水坑。
•葉片濕度支架也可安裝橫臂（M民航局或M-政制事務局）。
•務必確保傳感器電纜扎帶，以保護電纜不受損害。電線應緊密結合在桅桿上，以幫助保護他們獲得在惡劣的天氣破壞。
•參考HOBO氣象站用戶的更多信息指南“溫濕度計| 紅外線測溫儀| 溫濕度儀| 紅外線溫度計| 露點儀| 亮度計| 溫度記錄儀| 溫濕度記錄儀| 光功率計| 粒子計數器| 粉塵計| 關于設立完成HOBO氣象站。 無線自動氣象站配置實例參考
連接
開始使用葉片濕度智能傳感器，停止HOBO氣象站記錄器或微站并插入一個可用端口的模塊化插孔。如果一個端口不可用，使用1到2適配器（Onset零件編號的S-適應），它允許你插入一個端口（HOBO氣象站只）兩個傳感器。
HOBO氣象站在下一次推出時，它會自動檢測到新的智能傳感器。
（注HOBO氣象站支持最多15個數據通道）。啟動記錄器和驗證傳感器的正常工作。看到HOBO氣象站使用指南“或”HOBO微站連接智能傳感器，發射和讀出的數據更詳細信息，用戶指南伐木工人。
行動
葉片濕度智能傳感器測量傳感器網格，是濕的百分比。一個完全干燥傳感器將記錄0％的濕度，而100％的濕度測量傳感器是對應完全覆蓋了一層薄薄的水。
長時間暴露在非常炎熱和潮濕的環境后，傳感器可能會返回到只有1至3％的濕干涸，但鑒于一兩天，在一個溫暖，干燥的環境中，傳感器將恢復并返回到零干燥時。
繪畫傳感器不像大多數其他葉片濕度傳感器，葉片濕度智能傳感器是準備使用，而不應涂層。葉片濕度傳感器的一些制造商建議他們畫一個平面乳膠傳感器畫，以改善傳感器的特性。這些制造商提供他們的傳感器未涂布根據用戶要求繪制它。
不要大衣HOBO葉片濕度智能傳感器。Onset的傳感器預處理和工廠校準。雖然這肯定是畫可能改變傳感器的響應，應用任何涂層排序只會降低其靈敏度。
校準
葉片濕度智能傳感器應該是現場校準，以確定濕/干過渡點。
各種植被類型將有不同的轉換點。最好的做法是安裝數據記錄儀在研究領域的葉片濕度智能傳感器，數據記錄的同時，直接觀察植物記錄一天的時間，植被過渡到從濕干。讀出的數據記錄儀確定％濕潤，濕/干過渡時觀察。在大多數情況下，這是的價值，將最能代表您研究的干/濕的過渡點。您將需要保留這個值使用任何第三方軟件。
保養
該傳感器是電容式傳感器和污染不敏感，比電阻傳感器。然而，在傳感器上的灰塵，污垢或其它污染物會保持水分，這將最終影響傳感器的性能。這是一個好主意，定期檢查傳感器，如有必要，輕輕擦拭用非研磨抹布，溫和的肥皂和淡水的傳感器網格。
驗證傳感器精度
它建議您每年檢查葉片濕度智能傳感器的功能。如果傳感器不能提供準確的數據，它可能會損壞或破裂。如果您是不確定的準確性，發送智能傳感器回測試發作。一個退貨或經銷商聯系Onset授權（RMA）號碼發送前傳感器。 （可能會收取費用。）
