避免過壓，最大限度地減少電源抽吸的供應
介紹
一個奇怪的現象可能會出現與D類音頻放大器，具有單端輸出負載：為電源提供給負載的電源電壓增加。這種現象被稱為電源的“抽水”和不熟悉的D類放大器的工程師可能會發現它非常令人費解。如果不采取補救措施電源抽水，在電源電壓的增加可能會損壞系統。

本應用筆記討論了電源泵的原因，并提出解決這一問題的解決方案。作為范例電路MAX9742 D類放大器。

了解電源泵
通常電源抽成低阻抗負載輸出時低頻波形發生。許多電源只能從積極的輸出電流源和沉從負輸出電流。然而，大多數實驗室的電源或線性電源整流用二極管，因而不沉從正輸出和負輸出電流源的電流。
電阻測試儀| 電阻計| 電表| 鉗表| 高斯計| 電磁場測試儀| 電源供應器| 電能質量分析儀| 多功能測試儀| 電容表| 電力分析儀| 諧波分析儀|

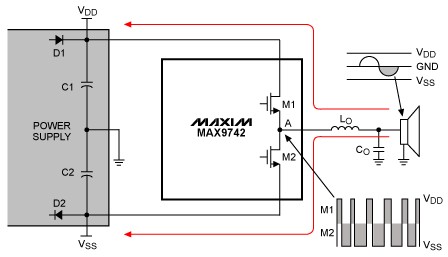

圖1顯示了一個典型的電源連接到MAX9742。當輸出為負周期的正弦波，輸出電流流經由箭頭所示的路徑在地面以下的揚聲器波動。由于MAX9742是D類放大器，在輸出節點從VDD到VSS波動。 MOSFET M1導拉節點一個上升到VDD電壓，MOSFET的M2的開啟拉節點的電壓下降到VSS。電流顯示箭頭交替，取決于是否M1或M2是。與M2上，通過M2和再返回到電源通過D2的電流流過。與M1，通過貨幣供應量M1的電流流過，和D1被反向偏置，所以目前進入C1傾倒。此電流，反過來，增加幅度在VDD電壓。

圖1。插圖在正弦波的負周期到輸出電流的流動。

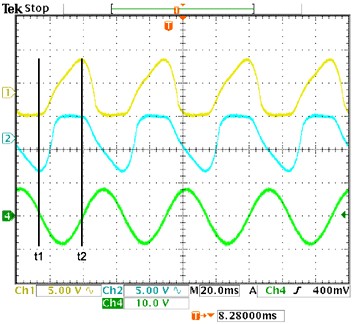

圖2顯示了電源波形和揚聲器輸出波形將發生在電源抽水。從T1到T2的波形負半周期，這是類似圖1中的電流方向。由此可以看出，VDD（1）黃色通道被抽到一個更積極的T1和T2之間的電壓。由于輸出正弦波的變化在T2的良性循環，增加對VDD電壓從C1出院。在同一時間，VSS（2）藍色通道變得更負電荷，由于越來越多的正輸出電壓到C2的傾倒。輸出波形開始時，再次擺動負周期將重演。

圖2。插圖電源抽水的影響。從T1到T2的時間，代表輸出波形的負半周期。

圖2中的數據是從MAX9742的輸出之一。 VDD和VSS分別為±15V1000μF電容被放置兩個電源。 4Ω電阻加載輸出和輸入信號是20Hz的。

因為泵在低頻率為較長時期，也就是說，前相位相反的波形輸出放電的電源電容C1或C2電源，電源泵，更大的問題是在低頻率操作。

供電泵可能會導致應用程序超過絕對最大額定值，從而有可能損害電容C1和C2和/或輸出MOSFET M1和M2內MAX​​9742或其他D類放大器。

抽水電源的解決方案，為有三種簡單的方法來減少問題。
由于MAX9742具有兩個單端輸出，可以彌合兩個輸出成為一個通道。在橋接輸出配置，輸出信號相尊重對方。因此，抽在一個通道的電源，將取消在其他渠道的抽水。

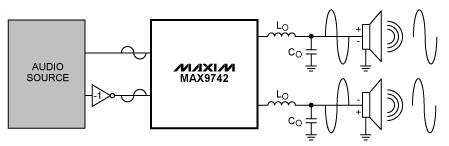

在大多數的音軌，在音樂的低頻能量是單聲道（即，相同的左和右聲道）。因此，可以扭轉通道1通道2的極性。如圖3所​​示，音頻輸入通道2倒。通道1和通道2輸出與相互尊重，淘汰，因此取消了在其他渠道的抽水電源抽水發生在一個通道。在這種情況下，需要在通道2上的揚聲器端子音頻連接極性相反連接。此配置將“聯合國反轉”信號輸出通道2通道1和通道2的音頻內容，使彼此相。

圖3。插圖顯示如何扭轉2和1個通道的極性，克服電源抽水。

更大的電源電容（1000μF），也有助于減少電源抽水的幅度。較大的電容接受更多的電流電源之前被“抽了�！彪娙萜鹘邮针娏鳎�有更多的時間履行泵浦的電源電壓的相位相反的信號。


數學模型
使用公式1可以模擬電源泵的一個很好的近似：

為了簡化，我們假設：

VDD電壓為VSS

M1和M2 = 0的RDS（ON）

因此：

ΔVDD=（1 / c）×（/ RLOAD）×[（1/2×π） - （A/8VDD）]×TSINE（公式1）

其中：
C是VDD電源（C1）的旁路濾波電容
一個是輸出正弦波的振幅
Rload是揚聲器的阻抗
VDD是名義上的正電源電壓值
TSINE是輸出正弦波期

公式1是拋物線波形的峰值發生時，振幅=（2 /π）×VDD之間。

使用=（2 /π）×VDD電壓和插入到公式1，我們得到的最大抽電源電壓：

ΔVDD（最大值）= [為VDD /（2×π×π）]×[TSINE /（RLOAD×）]（式2）

在一個±15V電源和20Hz的正弦波輸出8Ω揚聲器負載，VDD可以泵到21.6V與220μF電源電容器。電源電容的大小，以增加1000μF會減少這個最大的抽水電壓至4.7V供應。因此，公式（2）表明，抽水電源電壓可以降低，如果設計使用電源超過1000μF電容。

結論
供電抽水是打低頻率的音頻信號通過單端輸出，D類放大器驅動低阻抗負載時所發生的問題。雖然電源抽水理解這一現象，并應用在這里提出的解決方案，可能會很麻煩，問題可以很容易地降低到一個放大器和外部元件的安全水平。
