電機相位斷相保護器電路圖

相位保護器電路(包括三相電壓不平衡,相序異常、錯相、斷相保護等)

　　這里先容的斷相保護用具有可以用在主干網，也可以用在電動機上。此斷相保護用具有的功能，包括相序異常、錯相保護、斷相保護、三相電壓不平衡偏差較大保護(電壓答應波動范圍在90％Ue～110％Ue，任意一相或者兩相斷相均能起到保護作用．三相電壓不對稱度≥13％時能可靠的動作)等。斷相保護器電路原理圖見圖1所示。電容表| 電力分析儀| 諧波分析儀| 發生器| 多用表| 驗電筆| 示波表| 電流表| 鉤表| 測試器| 電力計| 電力測量儀

　　工作原理先容如下：

　　A、B、C并接于AC380V動力線電網的A、B、C三相上，由R1、R4、R2、R5、C1、R3、R6、R16、R17、C6組成的移相電路。在相序正確、不缺相的正常電壓下，則由二極管D5、D7、D8、D13組成的整流輸進真個矢量電壓較小，整流后的電壓也小。當缺相和相序錯誤時，則輸出電壓瞬時上升到13v左右。經V4濾波、R8限流后，由D9穩壓，R9、R10、R11降壓匹配后經C5濾波．經限流電阻R12輸進給比較器LM358的②腳，作為被檢測的信號電壓。

　　供電由380V／13V變壓器接于A、B兩相。經C2濾波、R7限流降壓、D6穩壓、C3再次濾出瞬時波后，一路做LM358的供電，另一路由R13、R14分壓后產生5—7V的基準電壓。輸進給LM358的③腳。經LM358電壓比較器輸出比較后的判定信號。經穩壓和限壓電路后(C7、D14是進步門限電壓，防止單個脈沖電壓干擾誤動作)，由O1驅動繼電器動作。ABC接進電網中假如相序正確，且沒有缺相現象JDQ1動作吸合。一但有缺相和相序錯誤的時候，JDQ1立即開釋，主干線繼電器失電開釋。

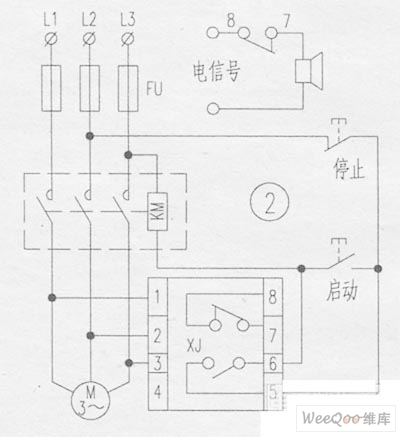

　　原外線接線存在的缺點是：當主干線繼電器的觸點接觸不良，或者被電火花燒毀時，主干線繼電器還能照常接通。筆者將其改進后如圖2所示．這樣就不會出現因繼電器觸點燒結，導致主繼電器不能分離的弊端了。
