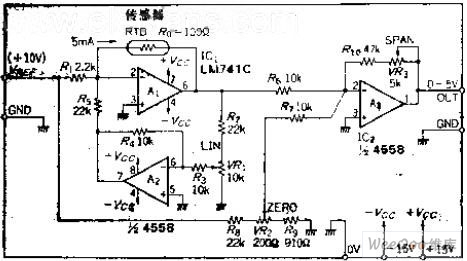

用正反饋方式改善線性的簡化電阻測溫電路圖

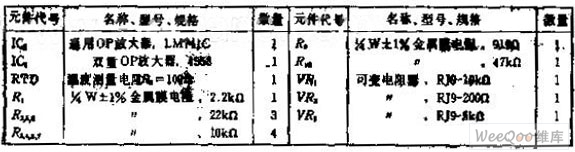

電路的功能

　　本電路是一種采用正反饋方式，帶線性器的溫度丈量電路，溫度上升，測溫電阻流過的電流就會增大，溫度變化范圍為0~500°C時，可得到0~5V的電壓輸出，誤差可控制在正負0.08%以內。斜嘴鉗 | 探傷儀 | 工具箱 | 聲級計 | 工具包 | 紅外線測溫儀 | 鹽度計 | 折射儀 | 多用表 | 壓力計 | 酸堿計 | 平嘴鉗 | 粒子計數器 | 電阻計 | 電導計

　　電路工作原理

　　OP放大器A1為反相放大電路，在反饋環路中連接了測溫電阻，用5MA電流進行恒定電流置偏時，A1輸出端可有-0.5V的電壓。假定RTD的變化量為△R，輸出電壓的變化量則為△R*5MA。

　　調零的方法是用R2、R3及VR2對基準電壓進行分壓，并經R7輸進A3。

　　關于線性上升題目：A1輸出被R和VR1分壓，送進反相放大器A2從而構成正反饋，用加大RTD偏流的辦法來進行修正。

　　輸出放大器A3的作用是倒相，并放大5倍，調節變化范圍，使輸出的電壓在500度時為5V。
