HDMI接口在嵌進式視頻監控系統中的應用

摘要：扼要分析了高清楚度多媒體接口 HDMI的基本傳輸原理，且從硬件電路和軟件方面具體設計和實現了一款以 ANX9030為發射芯片的 HDMI接口源，此接口源已成功應用于基于EP9302 ARM9微處理器的嵌進式視頻監控系統中。

　　引言

　　傳統的模擬視頻接口有復合視頻信號(CVBS、A/V)，S端子（Y/C、S-Video），模擬分量視頻信號(Y、U、V或Y、R-Y、B-Y)和通用 D-SUB( 9芯)端口等。隨著人們對圖像顯示質量要求的不斷提升，在視頻監控方面用模擬接口來傳輸和顯示監控的視頻已經不能滿足人們的要求。以高清數字電視為代表的數字視頻設備的應用越來越普遍，模擬視頻接口標準更加無法適應在帶寬、內容保護、音頻支持等方面的發展需求，這就使得數字視頻接口標準更能適應市場的需求。HDMI（High－Definition Multimedia Interface）是數字視頻接口中的一種接口標準，由于其具有單一線纜上能同時傳輸音視頻、帶寬高和 HDCP加密等優點，所以此接口在多媒體數字產品中得到了廣泛的應用[1]。在嵌進式視頻監控系統中加進 HDMI接口，可在帶 HDMI接收真?zhèn)�監控終端清楚地看到監控場景，進而擴展了視頻監控的應用場所。多功能測試儀| 電容表| 電力分析儀| 諧波分析儀| 發生器| 多用表| 驗電筆| 示波表| 電流表| 鉤表| 測試器| 電力計| 電力測量儀

　　1. HDMI技術及其基本傳輸原理

　　1.1 HDMI技術簡介 HDMI是首個支持在單線纜上傳輸，不經過壓縮的全數字高清楚度、多聲道音頻和智能格式與控制命令數據的數字接口，由 Silicon Image倡導，聯合索尼、東芝等八家著名的消費類電子制造商聯合成立的工作組共同開發的。HDMI最早的接口規范是 2002年 12月公布的HDMI 1.0，目前的最高版本是2006年6月發布的HDMI 1.3。HDMI通過一條HDMI纜線可以提供所有的音視頻源與音視頻終端之間的連接，實現視頻源和顯示終真?zhèn)�雙向通訊，在保持高品質的情況下能夠以數碼形式傳輸未經壓縮的高分辨力視頻和多聲道音頻數據，還可搭配寬帶數字內容保護HDCP（High-band with Digital Content Protection）。新發布的HDMI

　　1.3[2]支持的帶寬更高，還增加了 Deep Color技術，支持 xvYCC色彩標準、唇型同步、新型無損音頻格式 Dolby TrueHD和 DTS-HD Master Audio等。

　　1.2 HDMI基本傳輸原理

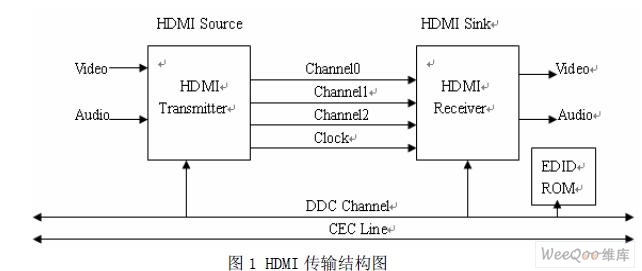

　　HDMI系統結構由 HDMI源(發送端)和 HDMI宿(接收端)組成，其傳輸結構圖如圖 1所示，HDMI傳輸線包括三個不同的 TMDS數據信息通道和一個時鐘通道，這些通道用來傳輸音視頻數據及附加信息，音視頻數據和附加信息通過三個不同的 TMDS通道傳送到接收端上，而視頻的像素時鐘則通過 TMDS時鐘通道傳送，接收端接受這個頻率參數之后，再還原另外三個數據信息通道傳遞過來的信息。DDC通道用來在發送端和接收端之間進行配置以及狀態信息交換�？蛇x的CEC通道用來提供用戶環境中各種不同的音視頻產品之間的高層控制功能，例如自動設定的細節、單鍵播放或是遠控。

　　TMDS(Transition Minimized Differential Signaling)信號傳輸技術 [3]。最小化傳輸差分信號 TMDS是指通過異或及異或非等邏輯算法將原始信號數據轉換成 10位，前 8位數據由原始信號經運算后獲得，第9位指示運算的方式，第10位用來對應直流平衡（DC-balanced） ,轉換后的數據以差分傳動方式傳送。這種算法可使被傳輸信號過度過程的上沖和下沖減小，傳輸?shù)臄?shù)據趨于直流平衡，使信號對傳輸線的電磁干擾減少，進步信號傳輸?shù)乃俣群涂煽啃浴?/P>

　　音視頻信號傳輸。HDMI輸進的源編碼格式包括視頻像素數據、控制數據和數據包。在每一個 TMDS通道中，HDMI數據包含 2位的控制數據、8位的視頻數據和 4位的數據包，其傳輸過程可以分成三個部分：視頻數據傳輸期、島嶼數據傳輸期和控制數據傳輸期。島嶼數據和控制數據的傳輸是在視頻數據傳輸?shù)南�隱期，即在傳輸音頻數據和其他輔助數據的時候，并不會占據視頻數據傳輸?shù)膸�寬，并且也不需要一個單獨的通道來傳輸音頻數據和其他輔助數據。

　　為了保護數字多媒體視頻版權，HDMI采用了HDCP（High Band-width Digital ContentProtection）技術，其本質是數字信號加密和解密技術。HDMI數據經過授權認證協定、數據加密解密和自我更新三部分組成的保護系統傳輸后，可拒盡非法接收設備的連接，從而阻止了非法設備的擴散。

　　2. HDMI源接口電路設計

　　2. 1源接口芯片的特性

　　目前 HDMI源接口芯片(發射端)很多，比較常用的有基于硅解決方案 Silicon Image的 Sil90xx系列和 Analogix的 ANX90xx系列。本設計采用 Analogix公司的 ANX9030作為HDMI源接口芯片。ANX9030的內部功能結構 [4]如圖 2所示。

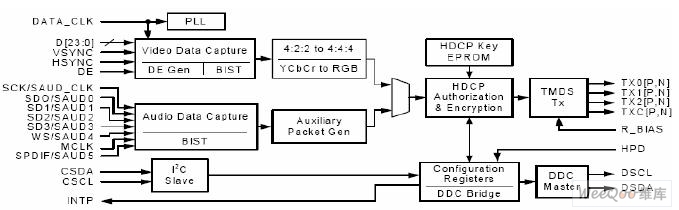

　　圖2 ANX9030 內部功能結構圖

　　ANX9030基于 Wide Eye信號恢復技術，能夠提供高性能的傳輸能力，其功能模塊主要有音視頻數據捕捉、I2C從接口、像素格式處理和 TMDS發送等。其中視頻處理模塊最高可支持 24位，整個處理頻寬接近4Gb/s；音頻數據捕捉模塊支持 8通道共 24位高精度數字音頻輸出，提供 I2S和 S/PDIF標準輸出接口;像素格式處理模塊支持 RGB數字色度分量 4:4:4格式與多種模式 YCbCr數字色差分量 4:2:2之間的轉換，支持 HDTV和 PC(最高支持1600×1200@85Hz)應用。

　　2.2接口電路設計

　　ANX9030的電源設計有嚴格的要求，兩對供電電壓 3.3V和 1.8V的誤差不能超過5%，否則對視頻信號產生嚴重的干擾。EP9302的外部電壓3.3V，內部模塊的工作電壓1.8V，所以ANX9030的電壓可由 EP9302的電壓直接提供，而不需要專門的 IC來提供。為減少噪聲耦合，ANX9030的電源引腳需加上0.1μF的往耦電容。此外，HDMI接口支持熱插拔，因此需要ESD(靜電放電)二極管來保護電路，使其不被損壞。使用 SEMTECH公司推出的 Rclamp0524 ESD保護二極管 ESD二極管能增加阻抗補償，減少 TMDS線上的阻抗誤差，從而保持 TMDS信號的穩定傳輸。

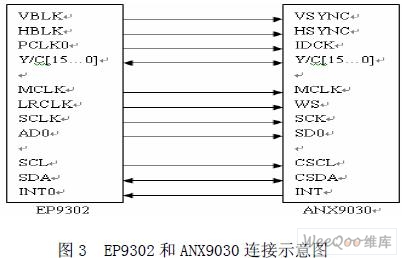

　　系統采用 Cirruslogic公司的 EP9302作為嵌進式音視頻處理器。EP9302 [5]是一款高性能的 ARM9微處理器，其工作頻率200MHz，系統總線頻率100MHz，高度集成的結構和先進的性能設計適合各種嵌進式場合的應用。EP9302與 ANX9030的連接如圖 3所示。

　　利用 EP9302的外圍集成接口可大大簡化接口電路的設計。EP9302與 ANX9030的連接包括控制部分、視頻部分和音頻部分等。控制部分用于 EP9302對 ANX9030進行訪問控制，如寄存器設置，ANX9030向 EP9302發送中斷控制信號，其訪問方式可通過 I2C控制線進行;視頻部分用于 EP9302將采集處理后的視頻數據以及相應的同步、時鐘等信號發送給ANX9030，本文采用 16位的 YCBCr 4:2:2方式進行連接;音頻部分用于 EP9302將音頻數據發送給ANX9030,其連接方式采用I2S。

　　3.驅動軟件實現

　　軟件設計包括音視頻源的軟件設計和 HDMI發送控制器 ANX9030的驅動設計。由于在EP9302微處理器的開發板上已完成了音視頻的采集和輸出設計，所以本文的軟件設計主要是 HDMI控制器的驅動設計。利用開源的 ANX9030固件程序可簡化驅動程序的開發，主要包括 ANX9030的初始化處理、狀態機變化、音視頻模式的設置及異常處理等。主循環程序如下：

　　void main(void){

　　Init_ANX9030();

　　while(1){ANX9030_Interrupt_Process();

　　ANX9030_Timer_Process ();

　　}}

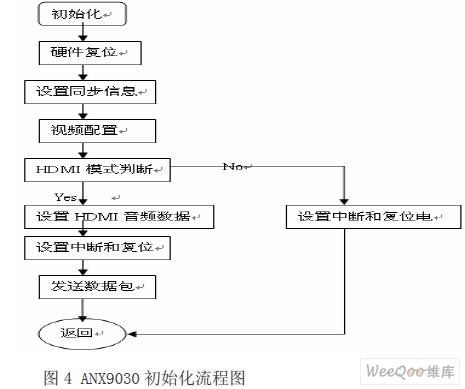

　　ANX9030的工作模式及初始化流程如圖4所示：

　　ANX9030的初始化。在 ANX9030復位電路的上升沿，DEV_ADDR_SEL引腳的狀態決定ANX9030的 I2C地址。假定此引腳為低，I2C地址為 0x72和 0x7A被選擇。首先確認 ANX9030存在且能正常工作，部分代碼如下：

　　while (1) {

　　ANX9030_Resetn_Pin = 0;

　　delay_ms(2);

　　ANX9030_Resetn_Pin = 1;

　　delay_ms(2);

　　c = ANX9030_i2c_read_p0_reg(ANX9030_DEV_IDL_REG, &c1);

　　if ((c == 0) && (c1 == 0x30)) {

　　c = ANX9030_i2c_read_p0_reg(ANX9030_DEV_IDH_REG, &c1);

　　if((c == 0) && (c1 == 0x90))

　　break;

　　}}

　　ANX9030在上電復位后，設置 DE_GEN和 BT_656同步信號檢測，然后進行像素格式和時鐘路徑的設置來配置視頻信息。由于 HDMI兼容DVI，所以發送端可工作在 HDMI模式或 DVI模式，在此只需對 ANX9030的 HDMI_MODE位設置為 1(HDMI)或0(DVI)即可。檢測到 HDMI模式后，設置 HDMI的音頻格式及數據包，沒有異常中斷時，使能數據包發送即可把音視頻數據包等信息發送出往，發送成功后返回。

　　除了像素時鐘檢測(CKDT)和熱插拔檢測(HPDT)功能外，ANX9030的大部分功能都處于待機狀態，軟件需要正確的配置其他寄存器,這些寄存器的具體配置可參考 ANX9030的芯片資料。

　　ANX9030的異常處理。由于 ANX9030提供了 16個中斷觸起源，包括軟件觸發中斷、檢測到顯示器中斷、接收端上電/斷電檢測中斷、S/PDIF輸進丟包中斷及 CTS變化中斷等，所以源端主控制器需要一個中斷來治理 ANX9030所發出的中斷。一般只需要熱拔插檢測、RI_128連接完整性檢測及音頻 FIFO溢出、CTS變化等中斷即可。本設計利用 EP9302的中斷引腳 INT0來捕捉 ANX9030引發的中斷，然后進行相應的中斷處理。

　　4.結束語

　　HDMI是針對下一代多媒體影音設備所開發的傳輸接口，適用于數字電視、DVD播放機、DVD錄放機、PVR、機頂盒及其他數字視聽產品，現在已廣泛應用于 PC機及平板顯示器等消費類電子產品上。本文具體說明了 HDMI接口原理、源接口芯片特點、接口電路設計及在 ARM9嵌進式平臺上系統軟件的實現方法，該系統可用于安防監控和高清楚視頻會議等領域。

　　本文作者創新觀念：把高清多媒體接口 HDMI應用到視頻監控系統中，和一般監控系統相比，具有監控場景更加清楚和使用靈活等優點。
