氣相色譜中的一個特殊應用的檢測原理

摘要：本文介紹一種能夠應用于工業分析，如油、氣體探測及其分布、冶煉氣體、專業氣體、石化和燃料電池等分析中的儀器裝置。這種分析儀器具有結構簡單、功能齊全的特點，能夠應用于定點檢測（爆炸試驗）、不連續采樣或者連續監控等等不同的場所。

    本文介紹一種盡管有豐富的市場機會但規模不很大的獨特的分析儀器，其能夠應用于石油、氣體探測及其分布、冶煉氣體、專業氣體、石化和燃料電池等領域的分析。這種分析儀器具有結構簡單、功能齊全的特點，能夠應用于定點檢測（爆炸試驗）、不連續采樣或者連續監控等等不同的場所。并且經過優化的高通量?jī)x器能夠分析很大范圍的氣體和易揮發的液體。溫度表 | 溶氧計 | 聲級計 | 電力分析儀 | 零件盒 | 毒性氣體 | 記錄儀 | 電能質量分析儀 | 頻閃儀 | 電池測試儀 | 臭氧檢測儀 | 糖度計 | 采樣儀 | 平嘴鉗 | VOC檢測儀 | 溫度探頭

　　為了能夠在苛刻和連續操作的環境下得到高靈敏度、高準確性的分析結果，CP-4900微氣相色譜(Varian, Inc., Middelburg, TheNetherlands)中采用顯微機械加工的部件、軟件控制芯片進樣技術和一個微型熱導檢測器（μ -TCD）。μ-TCD具有通用檢測器的特性。采用色譜法分析氣體混合物的組成時，高濃度的組分會掩蓋痕量組分的響應信號，這也對選擇性氣體分析提出挑戰。在本文介紹的檢測技術出現以前，連續測定大體積氣體樣品中的痕量組分通常需要比較復雜的多柱分離系統。

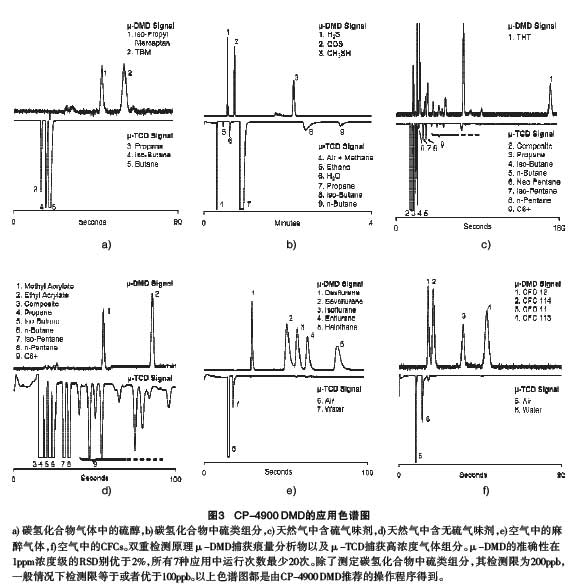

　　CP-4900DMD作為一種滿足特殊應用的分析儀器，出廠時提供調節和測定方法的全部文件。儀器的標準組件能夠方便地進行更換保養和維修。目前，這個分析儀器已經有7種特殊的應用，如圖3所示，更多的應用正在進一步研究中。

2 應用

2.1 碳?xì)浠�合物中硫類組分的測定

　　圖3a和圖3b 是CP-4900應用于直接測定碳?xì)浠�合物中C₁-C₄硫醇和低沸點硫化物（H₂S 和CH₃SH）的實例。（一個相關的應用[色譜圖沒有給出] 是利用分析器來檢測脫硫過程中的H₂S、CS₂ 和SO₂。）。硫化物對于設備具有腐蝕性，是催化劑毒物，也對環境有危害作用，必須加以控制。許多組成樣品基質的碳?xì)浠�合物的沸點與相應的硫醇在相同的范圍，因此會一同流出，含量較小的硫化物峰可能被掩蓋。

　　CP-4900 DMD 提供了一個通過測定碳?xì)浠�合物中的硫和硫醇來進行比較的方法。痕量氣味劑由μ -DMD 定量測定，同時天然氣基體被分離并且由μ -TCD分析。這使得碳?xì)浠�合物得流出峰可以被得到，并能夠�?jì)算出天然氣的熱值、Wobbe 指數、壓縮系數等特性成為可能。整個分析時間少于3分鐘。

2.3 不含硫氣味劑天然氣的檢測

　　不含硫氣味劑天然氣的檢測結果如圖3d所示。從未處理的天然氣中除去有毒的和腐蝕性的硫化合，往往還會將他們作為氣味劑從新加入到天然氣產品中。這一邏輯上的不合理性推動了無硫氣味劑的發展。到目前為止，可選擇的無硫氣味劑有甲基丙烯酸甲酯和乙基丙烯酸甲酯等，其應用濃度低于ppm級。與前面測定含硫氣味劑的分析時間基本相同，都少于100 秒，因而也可以利用μ -TCD來計算天然氣的熱值和其他性質。

2.4 空氣中麻醉氣體的監測

　　圖3e 為空氣中麻醉氣體的測定實例。鹵代物是有代表性的麻醉氣體，DMD的檢測特征與CFCs相似。控制手術室和恢復病床麻醉氣體的濃度對防止病床周圍環境的惡化非常重要。環境中的這些化合物不僅會影響治療效果，也會造成潛在危險。

2.5 空氣中CFCs的測定

　　空氣中CFCs的測定結果如圖3f 所示。用作制冷劑、溶劑和發泡劑的氟化和氯化的小分子量化合物，會消耗大氣中臭氧，因而受蒙特利爾議定書（Montreal Protocol）條款的嚴格控制。CP-4900 DMD CFC 分析儀能夠檢測和定量實驗室或者周圍空氣中的CFCs。整個CFC 的分析時間少于90秒，并且能夠得到CFC分析物以及基體組成的詳細信息。

2.6 完備的配置

　　分析儀器被設計為能夠在幾分鐘時間里安裝和操作。硬件、控制軟件以及分析方法在運輸之前由工廠配置和測試。儀器只與按一下“on/off”鍵即可以運行，操作人員不需要經過專門的技術培訓就能夠操作和控制。如果采用自動操作，儀器可以與合適的進樣閥在線連接。通過筆記本電腦或者臺式電腦實現控制。遠程監控和通過因特網控制可以通過工業標準通訊和網絡（4-20mA 輸出接口、RS232/485 系列交換接口以及TCP/IP、FTP，還有所有TCP/IP 所需要的控制部件）來實現。這樣在不同地域分布的分析器網絡可以進行數據的整理收集和輸出報告，并且保證遠程診斷的效率和升級軟件的發送。

3 結論

　　CP-4900 DMD在氣相色譜分析中是一個新的起點。將被繼續研發的儀器外觀設計和內在能力拓展，能夠使其提供更多的功能和更強的分析能力。包括減少長時間、連續運行的氣體消耗，以及為在冶煉廠和相似的危險環境下進行定點監測服務。另一項預期的改進是不需要輔助計算機和網絡，儀器直接通過內置的PC平臺控制，特殊設定的程序能夠使其可以在任何地方進行遠程操作。
