記錄儀在生物安全櫥柜的氣流管理監測應用

案例研究
在運營商的實驗室環境中的安全是極其重要。生物安全柜是主要作用為遏制傳染性安全工作的發展
微生物。生物安全柜的設計提供人員，適當?shù)沫h(huán)境和產品的保護時，做法和程序得到遵守。三種生物
安全柜，指定為I類， II和III已經開發，以滿足不同的研究和臨床的需要。高效率微粒空氣（ HEPA）過濾器或超低滲透空氣（ ULPA ）過濾器的排氣和/或供應二手生物安全柜系統。
在一個BSC的工作區域內的空氣流被設計為層在50〜120英尺每分鐘的速度運行。在空中工作區域不應該逃進了房間造成污染物以達到操作者。因此有一個恒氣流從房間到BSC 。
管理這樣復雜的氣流模式需要精確氣流至少在兩個點的測量：一是在向下流動的過濾器，一個在所述排氣路徑保證恒定的空氣去除從一個房間到BSC用盡。
兩個氣流傳感器用于這樣的應用中，如圖2 。這兩個傳感器可以保證恒定的層流和足夠的空氣交換。
氣流可以通過兩種方式來衡量：直接氣流感應或間接的方法使用皮托管通過壓力測量。

直接氣流測量：
當使用一個直接氣流傳感器要考慮兩個因素是測量范圍和準確度規格。在BSC的應用程序的氣流在機殼是50至120英尺（0.25 - 0.6米/秒） 。專為這種范圍的傳感器，應使用以取得最佳效果。
考慮1000fpm范圍和2 ％滿量程或10fpm準確度規格的傳感器。
當這個傳感器測量50fpm公差可達到20fpm （滿量程的2 ％ ） 。這也就是說，在50fpm的實際測量容差為40％。氣流傳感器50測量范圍 - 150fpm （ 0.25-0.75米/秒） ， 15個工作溫度范圍 - 5％的35 ℃和精度可滿足大部分的BSC的應用程序。

間接測量氣流的利用皮托管：
皮托管，用于拾取引起氣流成管的壓力差。這個壓力測量可以轉換使用的是關系到風量：
氣流，V = （2 ΔP/ ρ ）1/2 ;
其中， ΔP =瘀阻壓力 - 跨越皮托靜壓
ρ =空氣密度
文件編號CSxxx
REV：1.0
設計的氣流。智能散熱。

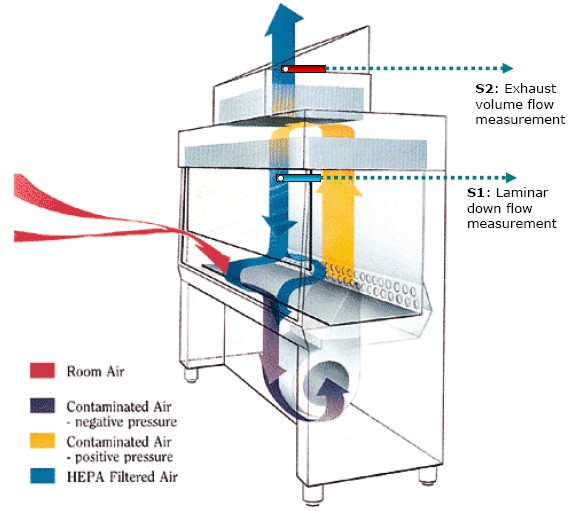

S1 ：層流下流大小S2 ：排氣體積流量大小

圖2。氣流路徑在BSC和理想的地點用于檢測氣流。
在BSC氣流測量
如由方程，在較低的水平氣流的壓力變得非常低，以至于一傳感器實現相應的精度可能很難找到。存在需要在一個BSC進行監測的兩個主要因素：
•向下草案空氣流速和
•空氣交換率。
低向下速度草案確保了在腔室中的流動是層流。的流量范圍是之間50-120英尺。直接放在下面的HEPA過濾器（ S1），傳感器能夠確保層流氣流通過速度控制排氣風扇。由于氣流在S1為低時，直接氣流的測量方法是必要的。
通過平衡計分卡適當?shù)目偪諝膺\動通過S2監測，放置在排氣路徑。氣流的體積被由排氣的面積乘以線速度計算風管。由于流動模式是令人關注的不和所述管道速度可能比較高，直接或間接測量的方法也可使用。

解決方案：
HOBO設備
主記錄儀：H22-001(推薦)可以通過S-FS-CVIA同時接6個直接接到氣體流量傳感T-DCI-F900-L-O

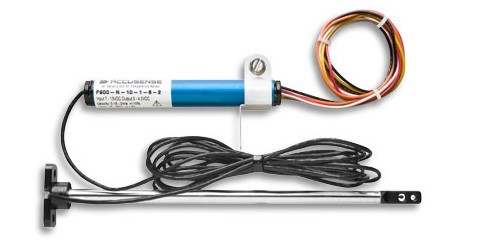

傳感器：熱線式氣流傳感器T-DCI-F900-L-O （可用在U30，u12或ZW系列記錄儀中）

下面是H22-001的連接傳感器接法圖：
