超光譜成像儀的結構組成

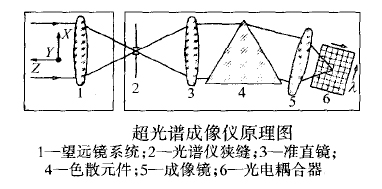

如圖所示，超光譜成像儀由1望遠鏡系統和光譜儀系統(包括光譜儀狹縫，準直鏡，色散元件，成像鏡，光電耦合器件)組成。圖中的坐標X是飛行前進方向，坐標Y是垂直飛行方向，坐標Z是對地觀測方向。望遠鏡系統將垂直飛行方向(Y向)的狹長形地物成像在光譜儀系統的狹縫上(狹縫寬度方向是X向，狹縫高度方向是Y向)；通過狹縫的光線經準直鏡準直，色散元件(如光柵、棱鏡等)分光，最后經過成像鏡匯聚，成像在焦平面(光電耦合器件)上。焦平面上平行狹縫的一行像元對應地面Y方向上狹長形地物；垂直狹縫方向上得到該狹長形地物的光譜分布。通過超光譜成像儀搭載的平臺(如衛星、飛船等)飛行推掃得到下一個狹長形地物的光譜像。最終形成兩維空間的像和一維光譜的像，也就是我們常稱的圖像立方(image cube)。
