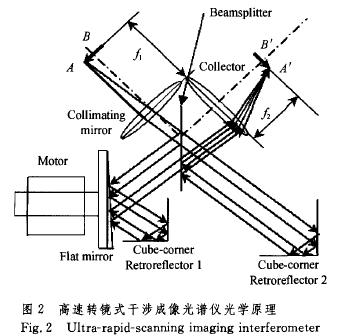

圖中物AB位于準直鏡的焦平面上，AB上點A 發出的光線經準直鏡后變成一束平行光，經分束器分成反射光線和透射光線兩束。反射光束經平面反射鏡反射到角反射體1，角反射體再把光線反射回平面反射鏡，該光線再經平面鏡反射、分束器透射到達收集鏡；透射光束經角反射體2反射回分束器，再由分束器反射到收集鏡，兩束光線經收集鏡匯聚于其焦平面上A′點．隨著馬達轉動反射光線到達A′點的光程改變，而透射光線的光程不變，因此兩束光線產生光程差，即A點發出的光會在A′干涉。在收集鏡的焦平面上放一個面陣CCD，就可以得到干涉圖。轉速計| 水份計| 水份儀| 分析儀| 溶氧計| 電導度計| PH計| 酸堿計| 糖度計|
　　該方案和Griffiths干涉光譜儀相比較，去掉了Griffiths干涉光譜儀中的平面反射鏡2，并且用角反射鏡2代替了Griffiths干涉光譜儀中的反射鏡3。從上面的分析可以看出Grifiths干涉光譜儀一次僅能獲得一個點的干涉圖，而該方案的視場角較大，能夠同時獲得一個面的干涉圖，從而大大提高了光譜儀的掃描效率，適用于機載和星載成像光譜儀。該方案和Grifiths干涉光譜儀相比，光線不是原路返回，但波面并未傾斜。
