各種通訊接口分類
接口種類繁多,從傳統的通用外圍電路、RS-232、RS-422/485、MODEM到現在的USB、IEEE 1394、Internet網絡芯片等,它們在不同的領域得到了廣泛的應用。
數字信號的傳輸隨著距離的增加和信號傳輸速率的提高,在傳輸線上的反射、串擾、衰減和共地噪聲等影響將引起信號的畸變,從而限制了通信距離。普通的TTL電路,由于驅動能力差,輸入電阻小,靈敏度不高以及抗干擾能力差,因而信號傳輸的距離短。借助接口電路,可以進行較長距離的數據傳輸。
通信接口(interface)按電氣標準及協議來分包括RS-232、RS-422、RS485、USB等。 RS-232、RS-422與RS-485標準只對接口的電氣特性做出規定,不涉及接插件、電纜或協議。USB是近幾年發展起來的新型接口標準,主要應用于高速數據傳輸領域。
MODEM芯片通常配合串行口實現數字信號與模擬信號之間的相互轉換,從而可以利用電話線或電力線進行遠程通信。
一、RS-232/422/485串行總線接口
1、 RS-232串行總線接口
目前RS-232是PC機與通信工業中應用最廣泛的一種串行接口。RS-232被定義為一種在低速率串行通信中增加通信距離的單端標準。RS-232采取不平衡傳輸方式,即所謂單端通信。
典型的RS-232信號在正負電平之間擺動,在發送數據時,發送端驅動器輸出正電平在+5~+15V,負電平在-5~-15V電平。當無數據傳輸時,線上為TTL,從開始傳送數據到結束,線上電平從TTL電平到RS-232電平再返回TTL電平。接收器典型的工作電平在+3~+12V與-3~-12V。
RS-232是為點對點(即只用一對收、發設備)通信而設計的,其驅動器負載為3~7kΩ。由于RS-232發送電平與接收電平的差僅為2V至3V左右,所以其共模抑制能力差,再加上雙絞線上的分布電容,其傳送距離最大為約15米,最高速率為20kb/s。所以RS-232適合本地設備之間的通信。有關電氣參數參見表1。
2、RS-422串行總線接口
RS-422由RS-232發展而來。為改進RS-232通信距離短、速度低的缺點,RS-422定義了一種平衡通信接口,將傳輸速率提高到10Mbit/s,并允許在一條平衡總線上連接最多10個接收器。RS-422是一種單機發送、多機接收的單向、平衡傳輸規范。
2.1 平衡傳輸
RS-422的數據信號采用差分傳輸方式,也稱作平衡傳輸。它使用一對雙絞線,將其中一線定義為A,另一線定義為B,如圖2。
通常情況下,發送驅動器A、B之間的正電平在+2~+6V,是一個邏輯狀態,負電平在-2~6V,是另一個邏輯狀態。另有一個信號地C,在RS-485中還有一“使能”端, “使能”端是用于控制發送驅動器與傳輸線的切斷與連接。當“使能”端起作用時,發送驅動器處于高阻狀態,稱作“第三態”,即它是有別于邏輯“1”與“0”的第三態。
接收器也作與發送端相應的規定,收、發端通過平衡雙絞線將AA與BB對應相連,當在收端AB之間有大于+200mV的電平時,輸出正邏輯電平,小于-200mV時,輸出負邏輯電平。接收器接收平衡線上的電平范圍通常在200mV至6V之間。
2.2 RS-422電氣特性
RS-422標準全稱是“平衡電壓數字接口電路的電氣特性”,它定義了接口電路的特性。圖3是典型的RS-422四線接口。實際上還有一根信號地線,共5根線。由于接收器采用高輸入阻抗和發送驅動器比RS232更強的驅動能力,故允許在相同傳輸線上連接多個接收節點,最多可接10個節點。即一個主設備(Master),其余為從設備(Salve),從設備之間不能通信,所以RS-422支持點對多的雙向通信。RS-422四線接口由于采用單獨的發送和接收通道,因此不必控制數據方向,各裝置之間任何必須的信號交換均可以按軟件方式(XON/XOFF握手)或硬件方式(一對單獨的雙絞線)實現。
RS-422的最大傳輸距離為4000英尺(約1219米),最大傳輸速率為10Mb/s。其平衡雙絞線的長度與傳輸速率成反比,在100kb/s速率以下,才可能達到最大傳輸距離。只有在很短的距離下才能獲得最高速率傳輸。一般100米長的雙絞線上所能獲得的最大傳輸速率僅為1Mb/s。
RS-422需要一終接電阻,要求其阻值約等于傳輸電纜的特性阻抗。在矩距離傳輸時可不需終接電阻,即一般在300米以下不需終接電阻。終接電阻接在傳輸電纜的最遠端。 (RS-422有關電氣參數見表1 )
3、RS-485串行總線接口
為擴展應用范圍,EIA在RS-422的基礎上制定了RS-485標準,增加了多點、雙向通信能力,通常在要求通信距離為幾十米至上千米時,廣泛采用RS-485收發器。
RS-485收發器采用平衡發送和差分接收,即在發送端,驅動器將TTL電平信號轉換成差分信號輸出;在接收端,接收器將差分信號變成TTL電平,因此具有抑制共模干擾的能力,加上接收器具有高的靈敏度,能檢測低達200mV的電壓,故數據傳輸可達千米以外。
RS-485許多電氣規定與RS-422相仿。如都采用平衡傳輸方式、都需要在傳輸線上接終接電阻等。RS-485可以采用二線與四線方式,二線制可實現真正的多點雙向通信。而采用四線連接時,與RS-422一樣只能實現點對多的通信,即只能有一個主(Master)設備,其余為從設備,但它比RS-422有改進, 無論四線還是二線連接方式總線上可連接多達32個設備,SIPEX公司新推出的SP485R最多可支持400個節點。
RS-485與RS-422的共模輸出電壓是不同的。RS-485共模輸出電壓在-7V至+12V之間, RS-422在-7V至+7V之間,RS-485接收器最小輸入阻抗為12KΩ;RS-422是4kΩ;RS-485滿足所有RS-422的規范,所以RS-485的驅動器可以用在RS-422網絡中應用。但RS-422的驅動器并不完全適用于RS-485網絡。
RS-485與RS-422一樣,最大傳輸速率為10Mb/s。當波特率為1200bps時,最大傳輸距離理論上可達15千米。平衡雙絞線的長度與傳輸速率成反比,在100kb/s速率以下,才可能使用規定最長的電纜長度。
RS-485需要2個終接電阻,接在傳輸總線的兩端,其阻值要求等于傳輸電纜的特性阻抗。在矩距離傳輸時可不需終接電阻,即一般在300米以下不需終接電阻(RS-485有關電氣參數見表1 )。
表 1 RS-232 /422/485接口電路特性比較
規定 |
RS-232 |
RS-422 |
RS-485 | |
工作方式 |
單端 |
差分 |
差分 | |
節點數 |
1收、1發 |
1發10收 |
1發32收 | |
最大傳輸電纜長度 |
50英尺 |
400英尺 |
400英尺 | |
最大傳輸速率 |
20Kb/S |
10Mb/s |
10Mb/s | |
最大驅動輸出電壓 |
+/-25V |
-0.25V~+6V |
-7V~+12V | |
驅動器輸出信號電平(負載最小值) |
負載 |
+/-5V~+/-15V |
+/-2.0V |
+/-1.5V |
驅動器輸出信號電平(空載最大值) |
空載 |
+/-25V |
+/-6V |
+/-6V |
驅動器負載阻抗(Ω) |
3K~7K |
100 |
54 | |
擺率(最大值) |
30V/μs |
N/A |
N/A | |
接收器輸入電壓范圍 |
+/-15V |
-10V~+10V |
-7V~+12V | |
接收器輸入門限 |
+/-3V |
+/-200mV |
+/-200mV | |
接收器輸入電阻(Ω) |
3K~7K |
4K(最小) |
≥12K | |
驅動器共模電壓 |
|
-3V~+3V |
-1V~+3V | |
接收器共模電壓 |
|
-7V~+7V |
-7V~+12V |
二、 通用串行總線接口——USB
USB,全稱是Universal Serial Bus(通用串行總線),它是在1994年底由康柏、IBM、Microsoft等多家公司聯合制訂的,但是直到1999年,USB才真正被廣泛應用。自從1994年11月11日發表了USB V0.7以后,USB接口經歷了六年的發展,現在USB已經發展到了2.0版本。
1、USB總線特點
1)數據傳輸速率高。USB標準接口傳輸速率為12Mbps,最新的USB2.0支持最高速率達480Mbps。同串行端口比,USB大約快1000倍;同并行端口比,USB端口大約快50%。
2)數據傳輸可靠。USB總線控制協議要求在數據發送時含有3個描敘數據類型、發送方向和終止標志、USB設備地址的數據包。USB設備在發送數據時支持數據偵錯和糾錯功能,增強了數據傳輸的可靠性。
3)同時掛接多個USB設備。USB可通過菊花鏈的形式同時掛接多個USB設備,理論上可達127個。
4)USB接口能為設備供電。USB線纜中包含有兩根電源線及兩根數據線。耗電比較少的設備可以通過USB口直接取電。可通過USB口取電的設備又分低電量模式和高電量模式,前者最大可提供100毫安的電流,而后者則是500毫安。
5)支持熱插拔。在開機情況下,可以安全地連接或斷開設備,達到真正的即插即用。
USB還具有一些新的特性,如:實時性(可以實現和一個設備之間有效的實時通信)、動態性(可以實現接口間的動態切換)、聯合性(不同的而又有相近的特性的接口可以聯合起來)、多能性(各個不同的接口可以使用不同的供電模式)。
2、USB接口的結構與典型應用

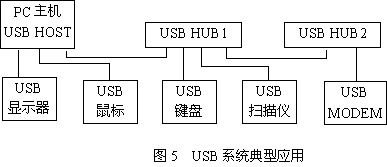

USB接口引腳定義如圖4所示。USB接口數據傳輸距離不大于5米。其典型應用如下圖5所示。
USB總線上數據傳輸方式有控制傳輸、同步傳輸、中斷傳輸、塊數據傳輸。在圖5所示系統中,USB HOST根據外部USB設備速度及使用特點采取不同的數據傳輸特點。如通過控制傳輸更改鍵盤、鼠標屬性,通過中斷傳輸要求鍵盤、鼠標輸入數據;通過控制傳輸改變顯示器屬性,通過塊數據傳輸將要顯示的數據送給顯示器。
目前USB接口主要應用于計算機周邊外部設備,可以以USB接口與計算機相聯結的外設有電話、Modem、鍵盤、光驅、搖桿、磁帶機、軟驅、掃描儀、打印機等。
三、MODEM芯片及其它
從通信距離來講,RS-485在波特率為1200bps的條件下,最遠傳輸距離可達15km,但更遠的距離則需借助專門的MODEM芯片利用電話線或電力線進行遠程數據傳輸。
1、MODEM通信原理

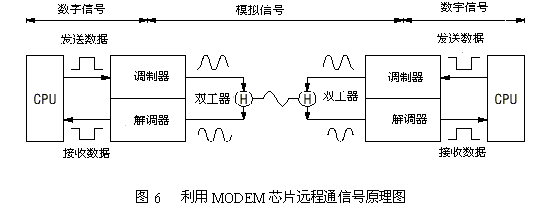

電話線或電力線傳輸的是模擬信號,微處理器處理的是數字信號,MODEM芯片實現數字信號到模擬信號及模擬信號到數字信號的轉換。利用MODEM芯處通過電話線進行遠程通信的原理如圖6所示。來自發送端的數字信號被Modem轉換成模擬音頻信號,利用公共電話網傳輸到接受端的Modem上。在接收端接收到的模擬音頻信號被Modem轉換為相應的數字信號,傳輸到接收數據終端。
2、MODEM通信系統操作模式
MODEM通信系統主要分為兩種操作模式,一個叫全雙工系統模式,另一個叫半雙工系統模式。兩種模式可以通過電話線進行傳輸。
A)四根導線全雙工通信方式(兩根電話線)
應用方法是采用兩根專用的電話線,一根電話線用于發送,另一根電話線用于接收,發送的同時可以接送。
B)兩根導線半雙工通信方式(一根電話線)
應用方法是采用一根專用的電話線,任何時刻只有一個方向在工作。當一端處在發送狀態時,另一端必須處在接受狀態。這樣就限制了它在某些領域的應用。
C)兩根導線全雙工通信方式(一根電話線)
發送和接收在同一根專用電話線同時進行傳輸,該方法與上述半雙工相比更經濟。

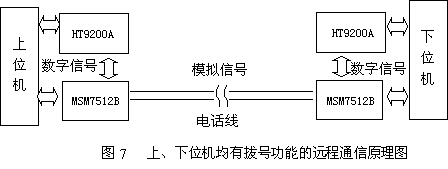

在基于電話線的遠程通信系統中,上位機一般都具有拔號功能,下位機則根據需要分為有拔號功能及無拔號功能兩種。拔號功能的實現一般要借助8250或GM16C550等通用異步收發器或專用的拔號芯片如HT9200A。下圖為一遠程通信系統,上位機及下位機均有拔號功能。其中MSM7512B為OKI公司的MODEM芯片,其數字信號端為TTL電平。
MODEM芯片已經廣泛應用于遠程通信、遠程控制等場合。
3 其它新型接口電路
① IEEE 1394
IEE1394接口適合視頻數據傳輸,支持外設熱插拔、同步數據傳輸,同時可為外設提供電源。Apple稱之為火線FireWire,Sony稱之為i.Link,Texas Instruments稱之為Lynx)。目前主要用于計算機及周邊設備。
② INTERNET芯片

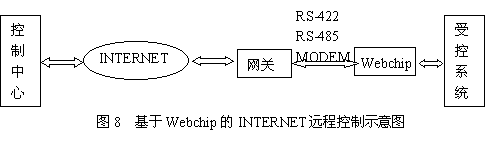

隨著互聯網時代的到來,基于INTERNET的相關通信集成電路也紛紛面世,如webchip系列產品可方便地實現基于INTERNET遠程通信、控制,其應用原理如圖8所示。
