超臨界流體色譜儀的儀器流程

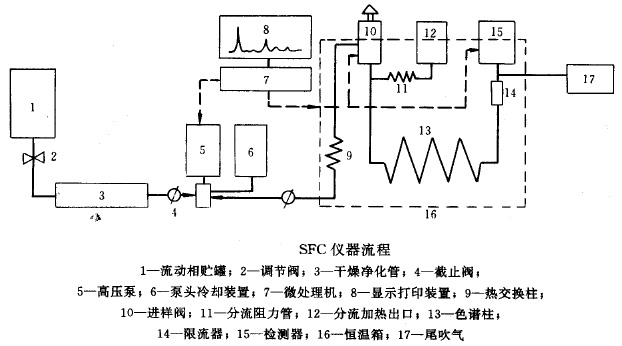

超臨界流體色譜儀的典型流程如下圖，它大體上分成三個部分即流動相系統、分離系統和檢測系統。流動相系統主要包括流動相貯罐、流動相干燥凈化以及流動相的加壓、計量、顯示等，分離系統主要是分離用的色譜柱、恒溫箱以及進樣、分流裝置，檢測系統包括檢測器，微處理機以及記錄、顯示和打印裝置。

　　上圖是個典型的以二氧化碳為流動相，以毛細管柱或微型填充柱為分離柱，用氫火焰離子化檢測器進行檢測的SFC 流程。如果采用填充柱（柱內徑≥2mm）做分離柱，則無需流程中柱前分流，而在限流器14 的出口分流，即把尾吹氣17 改為分流出口。如果流動相為超臨界正戊烷等，它們在氫火焰離子化檢測器中有很高的靈敏度，而使流動相的檢測器本底太高應改用紫外檢測器，此時流程中限流器應放置在紫外檢測器的出口。如果在流動相中還要添加適當的改性劑，則原則上可參照高效液相色譜在流動相添加改性劑的方法采取相應措施。
　　SFC 流程兼有氣相色譜和高效液相色譜兩方面的特點，它既有氣相色譜的恒溫箱，又有高效液相色譜的高壓泵，整個系統塞本上都處于高壓狀態，要保證正常的工作，要求系統有很好的氣密性。微處理機的作用是對系統的壓力（或密度）、溫度進行恒參數或程序變參數的控制。另外，它還可用于進樣時間的控制、檢測信號的采集，數據處理以及顯示打印等功能。流程中恒溫箱的使用溫度一般為50～250℃ ，點溫度控制優于士1% ；檢測器的使用溫度一般不超過400℃ ，點溫度波動＜1℃ ；分流出口溫度一般為200～350℃ 。整個流動相系統要求連接可靠、緊湊、耐壓，并要求死體積盡可能小。所用毛細管色譜柱在高壓操作時要不漏氣、不炸裂。色譜柱試壓時要注意安全防護。你可能想了解的一些檢測儀器：測厚儀| 測速儀| 轉速表| 壓力表| 壓力計| 真空表| 硬度計| 探傷儀| 電子稱| 熱像儀| 頻閃儀| 測高儀| 測距儀| 金屬探測器| 試驗機| 扭力計| 流速儀| 粗糙度儀| 流量計|
