紫外可見分光光度計由那些部分組成

當前位置：首頁 >> 儀器儀表技術文章

紫外可見分光光度計由那些部分組成

紫外吸收光譜儀的基本結構一般由光學系統、機械系統和電學系統三部分組成。

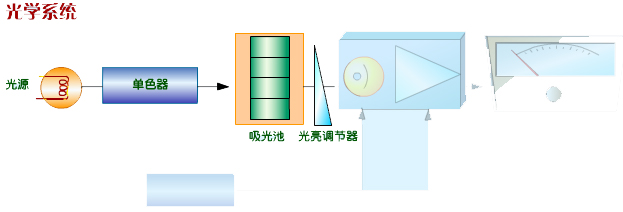

1光學系統
　　光學系統主要由光源、單色器、一系列透鏡、吸收池，檢測器和數據處理及顯示器組成。其作用是使光束準直，聚焦。


（一）光源
　　分光光度計要求有能發射強度足夠而且穩定的、具有連續光譜且發光面積小的光源。紫外和可見區分別用氫燈和鎢燈兩種光源。
1.鎢燈和鹵鎢燈    鎢燈光源是固體熾熱發光的光源又稱白熾燈。鹵鎢燈的發光強度比鎢燈高，含碘和溴的低壓蒸汽，可延長鎢絲壽命。
2.氫燈或氘燈    氫燈是一種氣體放電發光的光源。由于玻璃吸收紫外光，故燈泡必須具有石英窗或用石英燈管制成。氘燈的發光強度和燈的使用壽命比氫燈增加2~3倍。現在一起多用氘燈。
（二）單色器
　　紫外－可見分光光度計的單色器是將來自光源的連續光譜按波長順序色散，并從中分離出一定寬度的譜帶。色散元件有棱鏡和光柵。
（三）吸收池
　　用光學玻璃制成的吸收池只能用于可見光。用熔融石英制的吸收池可同時用于紫外光區和可見光區。
（四）檢測器
　　一般常用光電效應檢測器，近年采用了光多道檢測器。其中，光電池只能用于譜帶寬度較大的低檔儀器。光電管中紫敏光電管，為銫陰極適用于200~625nm；紅敏光電管為銀氧化銫陰極，用于625~1000nm。光電倍增管檢測器大大提高了儀器測量的靈敏度。光二極管陣列檢測器可在極短的時間內獲得全光光譜。
（五）訊號處理與顯示器
　　光電管輸出的電信號很弱，需經過放大才能以某種方式將測量結果顯示出來，其過程包含數學運算，如對數函數、濃度因素等運算乃至微分積分等處理。
　　顯示器可由電表指示、數字顯示、熒光屏顯示、結果打印及曲線掃描等等。

2機械系統
機械系統主要有三種傳動裝置：
1 掃描機構：通過波長掃描帶動色散元件連續轉動，使單色光的波長成線性變化，同時帶動記錄紙作勻速轉動。
2 轉換機構：在儀器進行連續掃描的過程中，自動進行光柵的切換，光源的切換和適當濾光片的插入。
3 伺服電機的運轉。

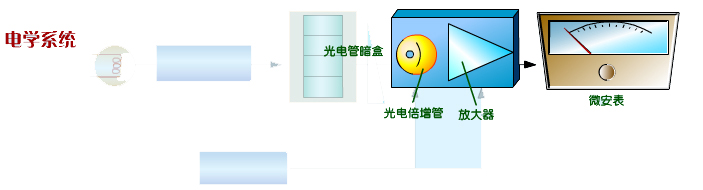

3電學系統

電學系統有以下三種功能：校正器| 轉換器| 傳送器| 變送器| 傳感器| 記錄儀| 有紙記錄儀| 無紙記錄儀|
1 電信號的放大和測量：檢測器輸出的微弱信號必須經過電壓或電流的放大處理才能進行測量。
2 操作功能控制：通常利用微處理機對儀器各部分功能實行操作控制。
3 數據處理：利用微機采集數據，并進行數據處理，最后以圖形、數據顯示或打印的形式提供永久性記錄。
,
