利用光纖檢定激光測距儀的原理

利用光纖檢定激光測距儀的原理如圖l所示。
將激光測距儀發出的光經耦合透鏡L1進入光纖，經光纖傳輸后，再把光纖的出射端的光波通過耦合透鏡L2和反射棱鏡進入激光測距儀接收。此時激光測距儀的讀數即為測距儀發出的光波在光纖中的傳輸所經歷的總體光程長度的一半。而光程長度即相當于光波在空氣中所傳輸的距離。這段光纖代替了野外的一段空氣距離，即基線場的基線。當然，讀數也包含了儀器到光纖兩端面的空氣距離和光學元件所產生的附加光程。

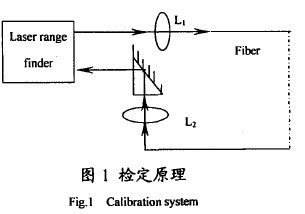

圖1檢定原理
Fig．I Calibration system
對于紅外激光測距儀，可用CCD攝像機進行瞄準，將信號輸出到監視器進行觀察。為使測距儀的發
射光束和接收光束保持平行，光纖的進光點和出光點相對于光學系統需共軛。若從測距儀的瞄準望遠鏡來瞄準，光纖的入射端面和出射端面重合在一起，調試耦合狀態時，應使接收到的光強信號最大，表明光纖與測距儀的發射光束達到了最佳耦合狀態 J。
由于實際使用光纖的纖芯折射率、幾何形狀的隨機起伏和某些因素引起的光纖微變形以及光纖在使用過程中的彎曲變形等，對光波在光纖中所經歷的總體光程將產生影響，附加的光學元器件產生的附加光程和測距儀與光纖端面之間的空氣距離的變化也對光程有影響，因而必須采用比較測量法。這樣，上述因素對光程的影響都可以在測量結果的比較過程中加以確定。只要在比較測量的過程中使各種狀態保持不變，便可獲得比較高的檢測精度。
